Организация вычислительных систем



Формирование линейного адреса без участия селекторов


В режиме реального адреса используется упрощенная схема формирования линейного адреса.

В этом случае базовый адрес сегмента берется из сегментного регистра. Значение в сегментном регистре представляет собой биты 4-19 базового адреса сегмента. Из этого следует, что сегменты в этих режимах выровнены по 16-байтной границе и все сегменты начинаются в пределах нижнего мегабайта линейного адресного пространства. Действительный физический адрес получается умножением на 16 базового адреса сегмента (рис. 2.2). Предел для всех сегментов одинаков. В режиме реального адреса предел сегмента - 64 Кбайт.

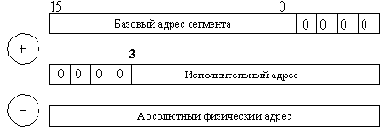

Рис. 2.2.  Формирование физического адреса в реальном режиме
