PCI Express


Интерфейс PCI Express (первоначальное название - 3GIO1)) использует концепцию PCI, однако физическая их реализация кардинально отличается. На физическом уровне PCI Express представляет собой не шину, а некое подобие сетевого взаимодействия на основе последовательного протокола. Высокое быстродействие PCI Express позволяет отказаться от других системных интерфейсов (AGP, PCI), что дает возможность также отказаться от деления системного чипсета на северный и южный мосты в пользу единого контроллера PCI Express.

Одна из концептуальных особенностей интерфейса PCI Express, позволяющая существенно повысить производительность системы, - использование топологии "звезда". В топологии "шина" (рис. 14.5а) устройствам приходится разделять пропускную способность PCI между собой. При топологии "звезда" (рис. 14.5б) каждое устройство монопольно использует канал, связывающий его с концентратором (switch) PCI Express, не деля ни с кем пропускную способность этого канала.

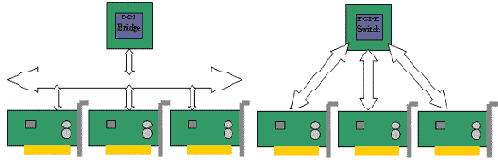

Рис. 14.5.  Сравнение топологий PCI и PCI Express

Канал (link), связывающий устройство с концентратором PCI Express, представляет собой совокупность дуплексных последовательных (однобитных) линий связи, называемых полосами (lane). Дуплексный характер полос также контрастирует с архитектурой PCI, в которой шина данных - полудуплексная (в один момент времени передача выполняется только в определенном направлении). На электрическом уровне каждая полоса соответствует двум парам проводников с дифференциальным кодированием сигналов. Одна пара используется для приема, другая - для передачи. PCI Express первого поколения декларирует скорость передачи одной полосы 2,5 Гбит/с в каждом направлении. В будущем планируется увеличить скорость до 5 и 10 Гбит/с.

Канал может состоять из нескольких полос: одной (x1 link), двух (x2 link), четырех (x4 link), восьми (x8 link), шестнадцати (x16 link) или тридцати двух (x32 link). Все устройства должны поддерживать работу с однополосным каналом. Аналогично, различают слоты: x1, x2, x4, x8, x16, x32.
Однако слот может быть "шире", чем подведенный к нему канал, т.е. на слот x16 фактически может быть выведен канал x8 link и т.п. Карта PCI Express должна физически подходить и корректно работать в слоте, который по размерам не меньше разъема на карте, т.е. карта x4 будет работать в слотах x4, x8, x16, даже если реально к ним подведен однополосный канал. Процедура согласования канала PCI Express обеспечивает выбор максимального количества полос, поддерживаемого обеими сторонами.

При передаче данных по многополосным каналам используется принцип чередования или "разборки данных" (data stripping): каждый последующий байт передается по другой полосе. В случае канала x2 это означает, что все четные байты передаются по одной полосе, а нечетные - по другой.

Как и большинство других высокоскоростных последовательных протоколов, PCI Express использует схему кодирования данных, встраивающую тактирующий сигнал в закодированные данные, т.е. обеспечивающую самосинхронизацию. Применяемый в PCI Express алгоритм 8B / 10B (8 бит в 10 бит) обеспечивает разбиение длинных последовательностей нулей или единиц так, чтобы приемная сторона не потеряла границы битов. С учетом кодирования 8B/10B пропускную способность однополосного канала PCI Express можно оценить, как 2500 Мбит/с / 10 бит/байт = 250 мегабайт/с (238 Мбайт/с).

PCI Express обеспечивает передачу управляющих сообщений, в том числе прерываний, по тем же линиям данных. Последовательный протокол не предусматривает блокирование, поэтому легко обеспечивается латентность, сопоставимая с PCI, где имеются выделенные линии для прерываний.
