Интерфейс RS-232C


Стандарт на последовательный интерфейс RS-232C был опубликован в 1969 г. Ассоциацией электронной промышленности (EIA). Первоначально этот интерфейс использовался для подключения ЭВМ и терминалов к системе связи через модемы, а также для непосредственного подключения терминалов к машинам. До недавнего времени последовательный интерфейс использовался для широкого спектра периферийных устройств (плоттеры, принтеры, мыши, модемы и др.), но сейчас активно вытесняется интерфейсом USB.

Стандарт RS-232C определяет:

  • механические характеристики интерфейса (разд.1) - разъемы и соединители;
  • электрические характеристики сигналов (разд.2) - логические уровни;
  • функциональные описания интерфейсных схем (разд.4) - протоколы передачи;
  • стандартные интерфейсы для выбранных конфигураций систем связи (разд. 5).

В 1975 г. были приняты стандарты RS-422 (электрические характеристики симметричных цепей цифрового интерфейса) и RS-423 (электрические характеристики несимметричных цепей цифрового интерфейса), позволяющие увеличить скорость передачи данных по последовательному интерфейсу.

Обычно ПК имеют в своем составе два интерфейса RS-232C, которые обозначаются COM1 и COM2. Возможна установка дополнительного оборудования, которое обеспечивает функционирование в составе PC четырех, восьми и шестнадцати интерфейсов RS-232C. Для подключения устройств используется 9-контактный (DB9) или 25-контактный (DB25) разъем.

Интерфейс RS-232C содержит сигналы квитирования, обеспечивая асинхронный режим функционирования (табл. 15.2). При этом одно из устройств (обычно компьютер) выступает как DTE (Data Terminal Equipment - оконечное устройство), а другое - как DCE (Data Communication Equipment - устройство передачи данных), например, модем. Соответственно, если для DTE какой-то сигнал является входным, то для DCE этот сигнал будет выходным, и наоборот.

Таблица 15.2. Сигналы интерфейса RS-232C

СигналНомер контатаОписаниеDB25DB9
FG1-Fore Ground. Защитное заземление
TxD23Transmit Data. Данные, передаваемые DTE
RxD32Receive Data. Данные, принимаемые DTE
RTS47Request To Send. Запрос передачи, выставляется DTE
CTS58Clear To Send. Сигнал сброса для передачи, выставляется DCE при готовности к приему
DSR66Data Set Ready. Готовность данных, выставляется DCE при готовности к передаче
SG75Signal Ground. Сигнальное заземление, "нулевой" провод
DCD81Data Carrier Detect. Обнаружение несущей данных, выставляется DCE при детектировании принимаемого сигнала
DTR204Data Terminal Ready. Готовность DTE
RI229Ring Indicator. Индикатор вызова, выставляется DCE при приеме вызова по телефонной сети
<
В то же время, в простейшем случае для обмена могут использоваться лишь три линии: TxD, RxD и SG - без использования сигналов квитирования.

Основные принципы обмена информацией по интерфейсу RS-232C заключаются в следующем:

  1. Обмен данными обеспечивается по двум цепям, каждая из которых является для одной из сторон передающей, а для другой - приемной.
  2. В исходном состоянии по каждой из этих цепей передается двоичная единица, т.е. стоповая посылка. Передача стоповой посылки может выполняться сколь угодно долго.
  3. Передаче каждого пакета данных предшествует передача стартовой посылки, т.е. передача двоичного нуля в течение времени, равного времени передачи одного бита данных.
  4. После передачи стартовой посылки обеспечивается последовательная передача всех разрядов данных, начиная с младшего разряда. Количество битов может быть 5, 6, 7 или 8.
  5. После передачи последнего бита данных возможна передача контрольного разряда, который дополняет сумму по модулю 2 переданных разрядов до четности или нечетности. В некоторых системах передача контрольного бита не выполняется.
  6. После передачи контрольного разряда или последнего бита, если формирование контрольного разряда не предусмотрено, обеспечивается передача стоповой посылки. Минимальная длительность посылки может быть равной длительности передачи одного, полутора или двух бит данных.


Обмен данными по описанным выше принципам требует предварительного согласования приемника и передатчика по скорости (длительности бита) (300-115200 бит/с), количеству используемых разрядов в символе (5, 6, 7 или 8), правилам формирования контрольного разряда (контроль по четности, по нечетности или отсутствие контрольного разряда), длительности передачи стоповой посылки (1 бит, 1,5 бит или 2 бит).

Спецификация RS-232C для электрических характеристик сигналов определяет, что высокий уровень напряжения от +3В до +12В (при передаче - до +15В) считается логическим "0", а низкий уровень напряжения от 3В до 12В (при передаче - до 15В) считается логическим "1" (рис. 15.1).Диапазон сигналов 3В:+3В обеспечивает защиту от помех и стабильность передаваемых данных.


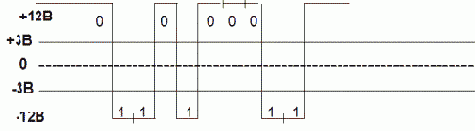

Рис. 15.1.  Логические уровни интерфейса RS-232C
